訂貨型號

FS-16DO-RLM V2

描述

16 路繼電器輸出

技術參數

通道數量

16

內側電源電壓

24VDC 冗余供電

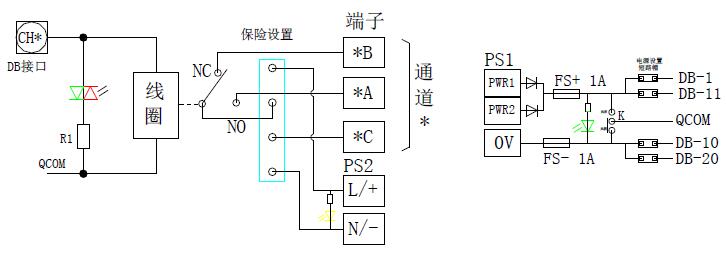

內側邏輯

高/低有效(共陰/共陽切換,開關K）

內側通道最大電流

8mA

現場側電源電壓

24VDC/220VAC(總電流20A)

現場側通道最大電流

3.15A

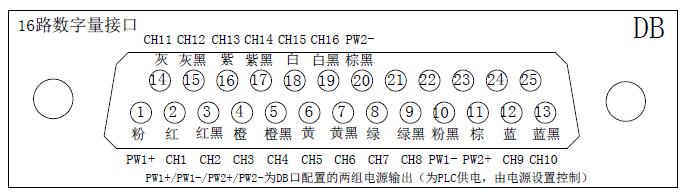

內側 連接類型

D-SUB25PF

現場側 連接類型

螺釘

端子壓接規格

0.3~2.5(mm2)

繼電器規格

5*28mm DC24 微型

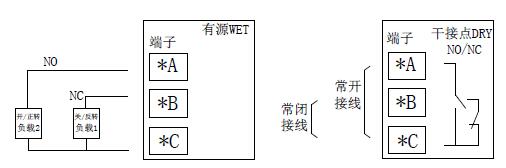

干/濕接點

干/濕通用，支持單有源， 雙有源，1NO+1NC (更改保險位置)

缺省設置

共陰/DRY(干接點）

工作溫度

-20˚C~+55˚C

儲存溫度

-40˚C~+70˚C

尺寸(長x 寬x 高)

133x117x55mm

附件

內側電源保險

MST 1A

通道保險

MST 3.15A

配套電纜

訂貨型號

FL-20D-22A20-Y-Z-Xm

注：Y-PLC 側接口型號 Z-卡件及信號類型 X-長度
