模擬輸入輸出端子板XS-8AIO

通道數：8 路

模 式：雙線制模擬量輸入輸出，非隔離

信號類型： 2 線、3 線變送器和四線制信號（電壓、電流） 免拆線測電流技術，測試過程信號不中斷

安裝形式：M5\M6 螺釘固定

配套卡件：

S7-300PLC: 6ES7 331-1KF02\7NF00\7NF10 及332-5HF00 等。

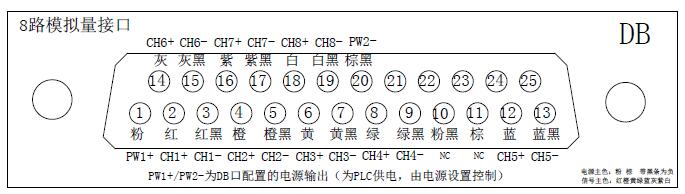

內部接口表：

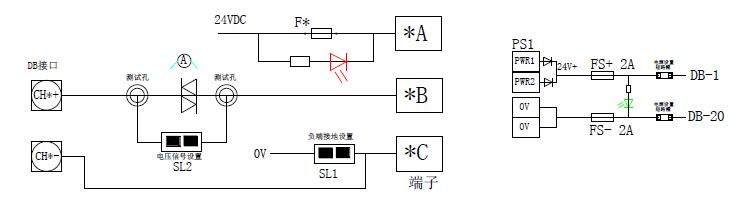

原理圖：

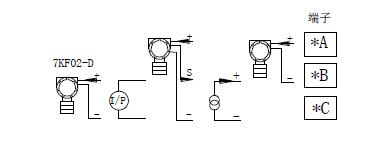

接線圖：

常用設置：

信號負端（C 端子）共地設置： SL1 短接（出廠設置：短接，C 端子與電源負端短接）。外部信號需要供電時信號負端必須接地。 電壓輸入輸出設置：SL2 短接（出廠設置：斷開--電流信號型，短接： 電壓信號型）

電源設置：

每個接口中包含2 根電源輸出線，該端子可為PLC 模塊提供電源，這些電源由電源輸出設置的短路帽進行控制，每個短路帽對應一根線，詳見下圖，送電前應根據需要進行設置。電源指示在保險下方，電源接反或保險燒斷時電源燈不亮。例：如果本端子板配1 塊1KF02 模塊，該模塊無需供電，則2 個短路帽均拔下；
